Levantamento de cargas
Identificação e organização das cargas elétricas do supermercado, incluindo equipamentos de refrigeração, freezers, balcões refrigerados, iluminação, tomadas, climatização, panificação e áreas administrativas.
Projeto Elétrico Comercial
Projeto Elétrico Completo para Supermercado
Desenvolvimento de projeto elétrico em baixa tensão para supermercado, contemplando levantamento de cargas, dimensionamento de circuitos, quadros elétricos, alimentadores, iluminação, tomadas, proteção elétrica e documentação técnica conforme as normas aplicáveis.
Solicitar Projeto
Sobre o projeto
Instalação elétrica projetada para segurança, desempenho e continuidade operacional
A VK Serviços de Engenharia e Consultoria foi responsável pelo desenvolvimento do projeto elétrico de um supermercado, considerando as particularidades de uma instalação comercial com grande variedade de cargas, operação contínua e equipamentos essenciais ao funcionamento do empreendimento.
O projeto foi elaborado com foco na segurança das pessoas, proteção dos equipamentos, organização dos circuitos elétricos e confiabilidade da instalação. Foram avaliadas cargas de iluminação, tomadas, equipamentos de refrigeração, panificação, climatização, caixas, estoque, áreas administrativas e demais setores do supermercado.
Todo o dimensionamento foi desenvolvido com base em critérios técnicos de capacidade de condução de corrente, queda de tensão, proteção contra sobrecarga, curto-circuito e seccionamento adequado dos circuitos.
Dados principais
Características técnicas consideradas
Tipo de edificação
Supermercado / comércio varejista
Sistema elétrico
Baixa tensão, alimentação trifásica
Norma base
ABNT NBR 5410 - Instalações elétricas de baixa tensão
Escopo
Projeto elétrico, memoriais, diagramas e ART
Escopo desenvolvido
O que foi contemplado no projeto elétrico
Dimensionamento dos circuitos
Definição dos circuitos terminais e alimentadores, considerando corrente de projeto, método de instalação, agrupamento, temperatura, queda de tensão e capacidade de condução dos condutores.

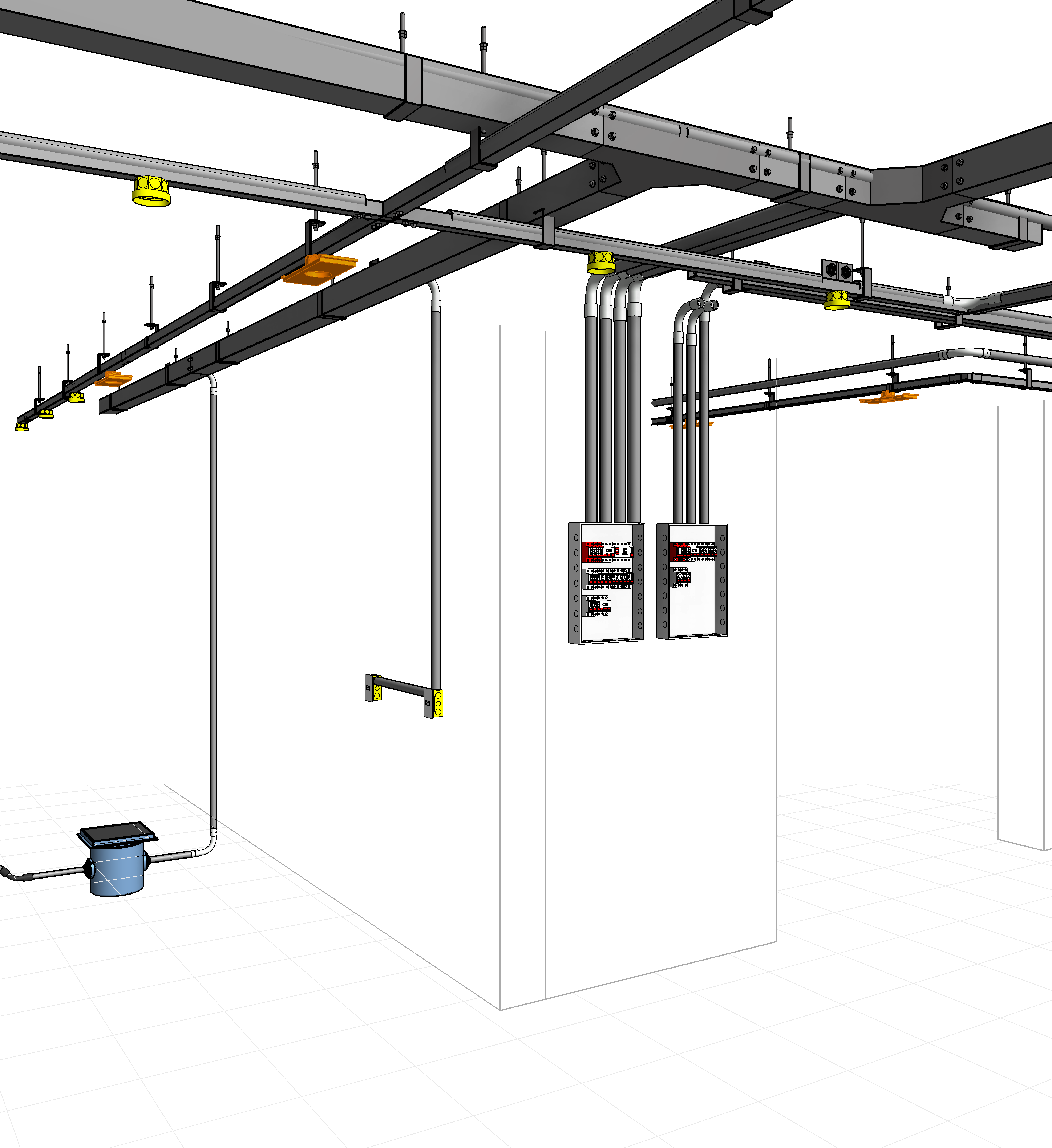

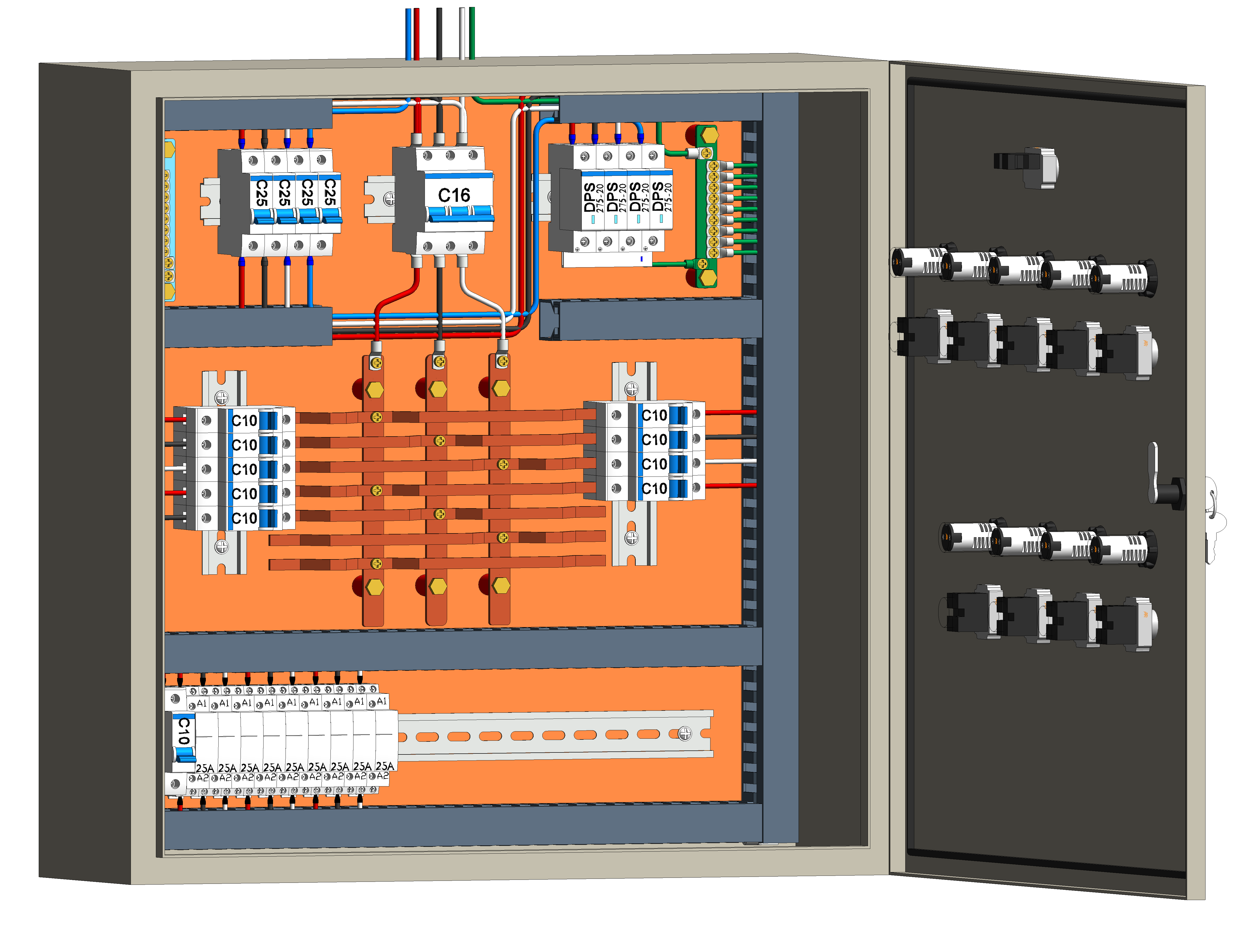

Quadros de distribuição
Elaboração dos quadros elétricos, separação dos circuitos por setor, definição dos disjuntores, barramentos, dispositivos de proteção e identificação dos circuitos.

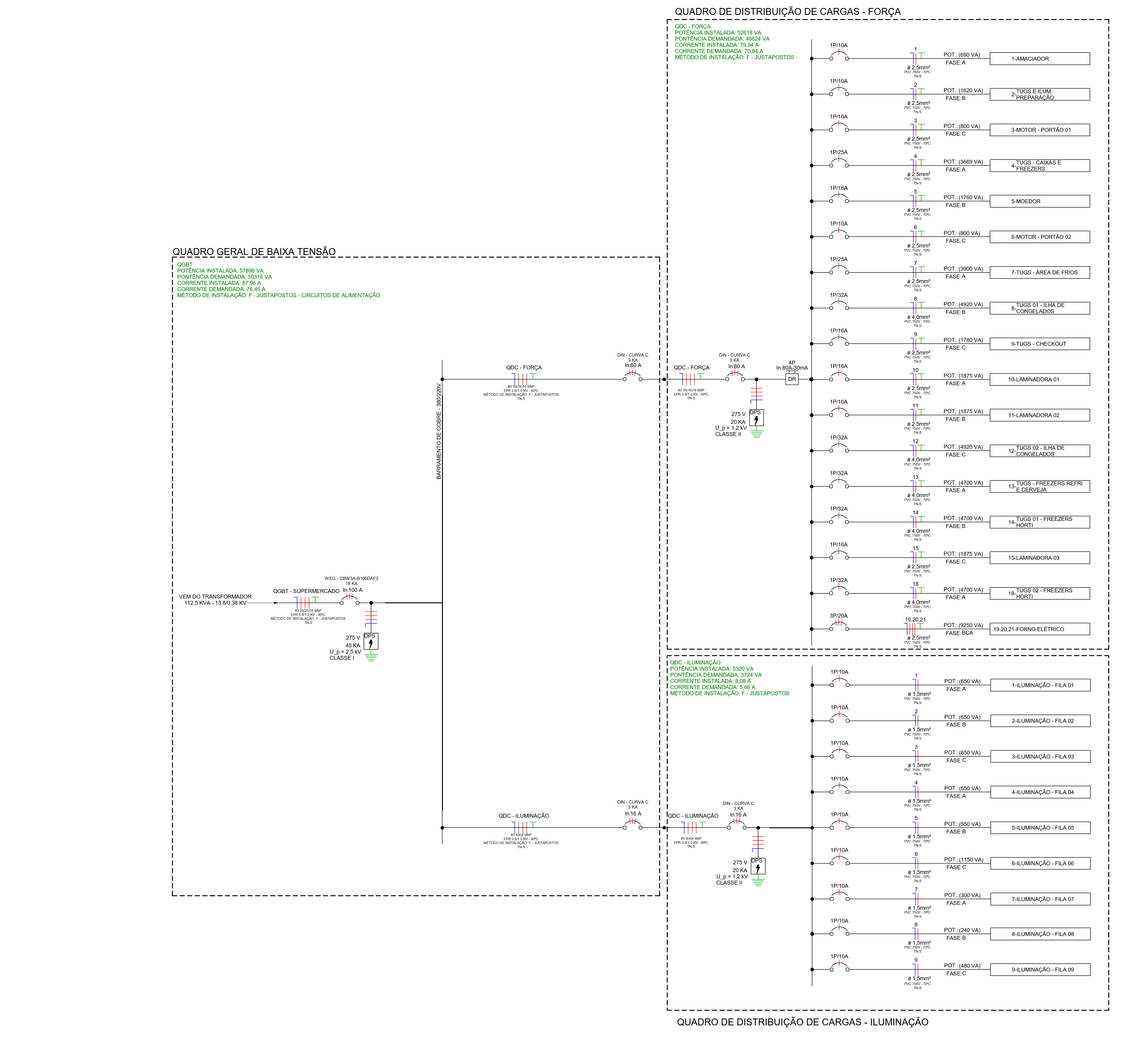

Diagramas unifilares
Desenvolvimento dos diagramas unifilares com indicação dos alimentadores, proteções, seções dos cabos, corrente nominal dos dispositivos e principais características da instalação.

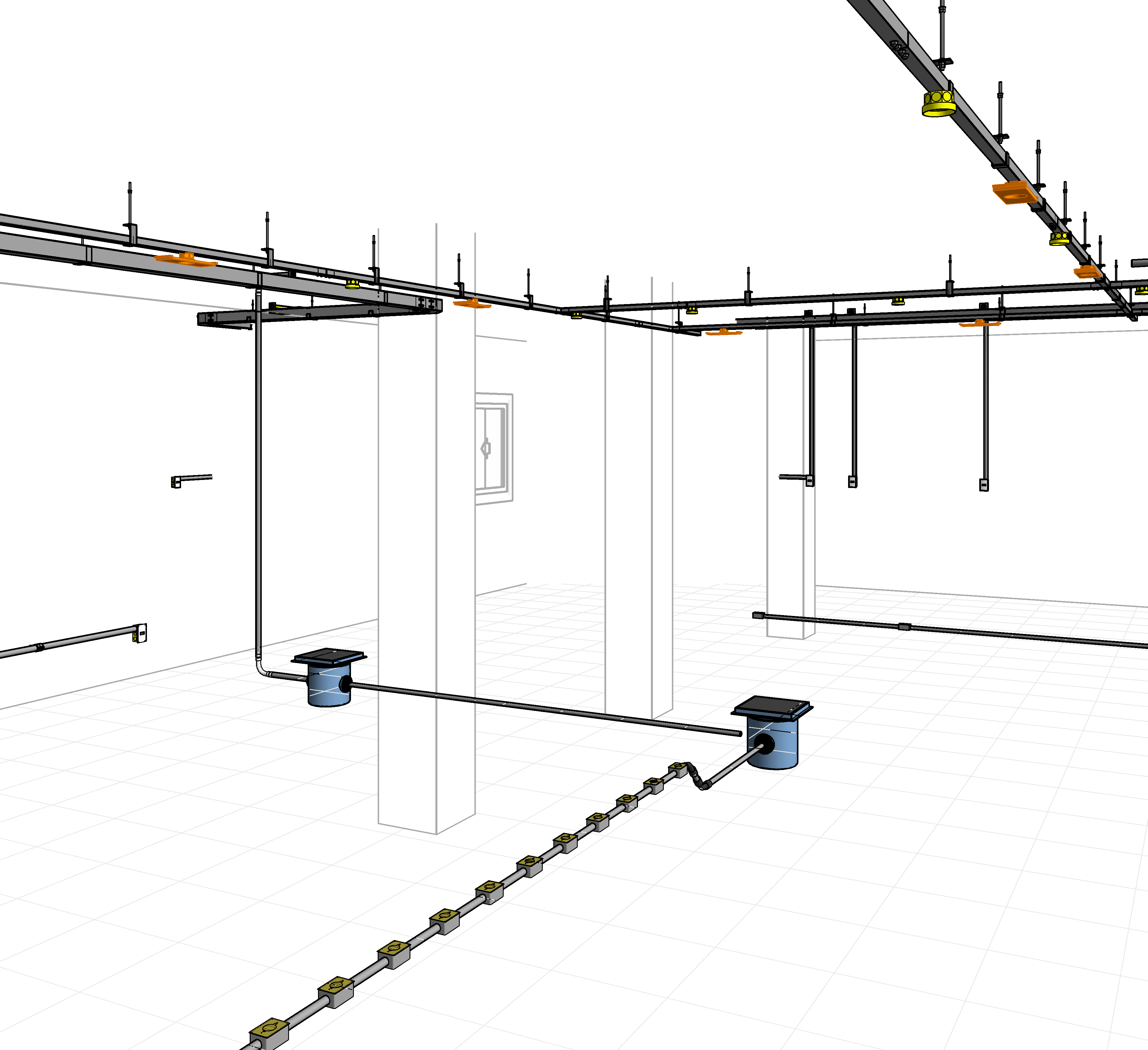

Iluminação
Distribuição dos pontos de iluminação nas áreas de venda, estoque, circulação, áreas técnicas, administração e apoio, buscando conforto visual e eficiência energética.
Tomadas de uso geral e específico
Definição dos pontos de tomadas conforme a necessidade de cada ambiente, separando circuitos de uso geral e circuitos dedicados para equipamentos específicos.
Proteção elétrica
Dimensionamento dos dispositivos de proteção contra sobrecorrente, curto-circuito e choques elétricos, incluindo disjuntores, DR e DPS, quando aplicável.
Documentação técnica
Entrega das plantas elétricas, quadros de cargas, diagramas, memoriais descritivos, memoriais de cálculo e Anotação de Responsabilidade Técnica.
Cargas analisadas
Equipamentos e setores avaliados
Em supermercados, a instalação elétrica precisa atender cargas de diferentes naturezas, muitas delas funcionando por longos períodos e com necessidade de alta confiabilidade. Por isso, o projeto foi separado por setores, facilitando a operação, manutenção e futuras ampliações.
- Iluminação da área de vendas
- Tomadas de uso geral
- Caixas de atendimento
- Freezers e refrigeradores
- Balcões refrigerados
- Equipamentos de padaria
- Forno elétrico
- Climatização
- Área administrativa
- Estoque e áreas de apoio
Metodologia
Etapas de desenvolvimento do projeto
01
Levantamento técnico
Análise da arquitetura, identificação dos ambientes, equipamentos previstos e necessidades operacionais do supermercado.
02
Estudo das cargas
Organização das potências instaladas, definição dos fatores de demanda e separação das cargas por quadro e por setor.
03
Dimensionamento elétrico
Cálculo dos condutores, eletrodutos, dispositivos de proteção, alimentação dos quadros e verificação de queda de tensão.
04

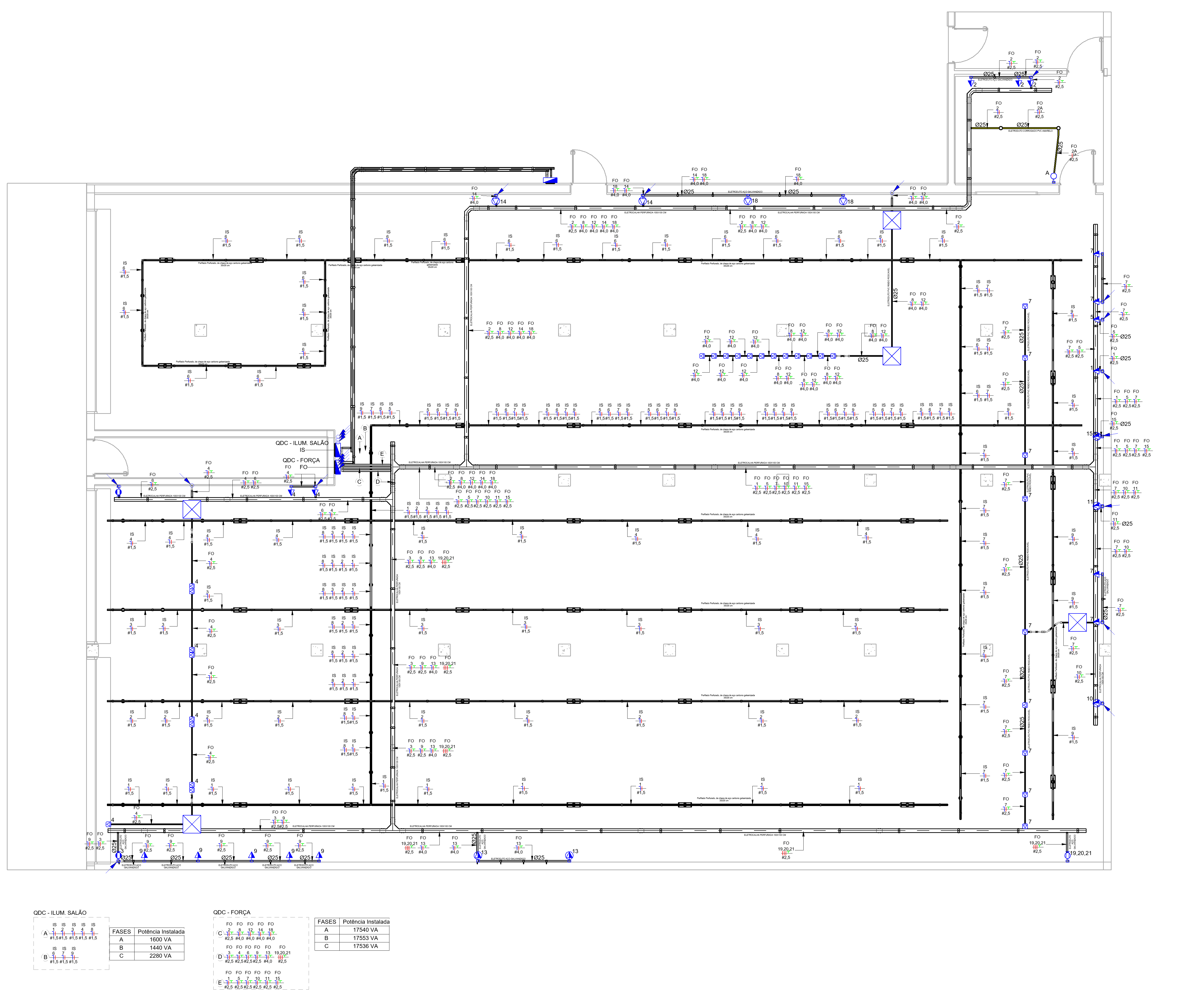

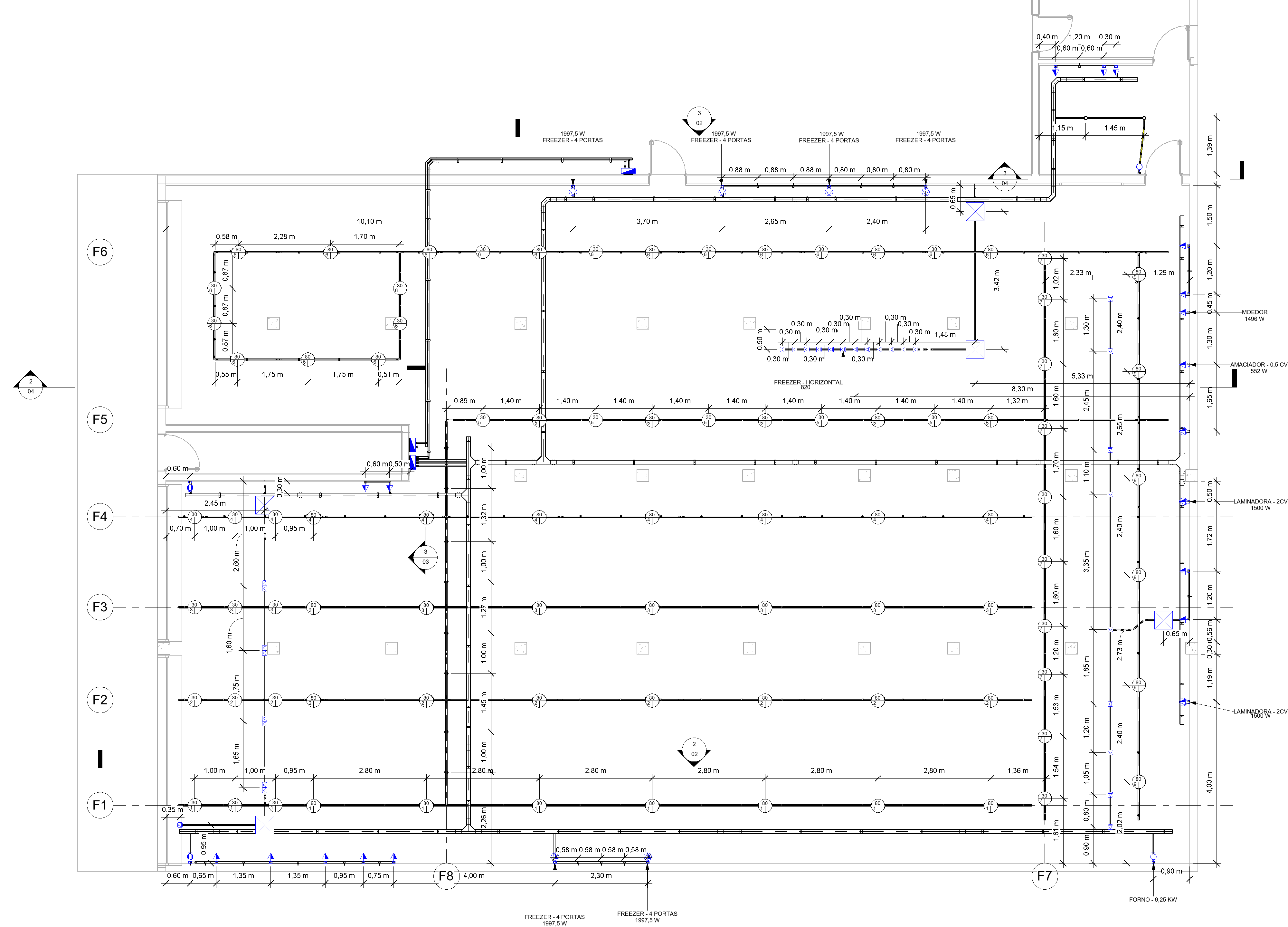

Desenvolvimento das plantas
Elaboração das plantas elétricas com distribuição dos pontos, circuitos, eletrodutos, quadros e detalhes de instalação.
05
Entrega técnica
Finalização dos memoriais, diagramas, quadros de cargas, lista de materiais e emissão da ART do projeto.
Resultados
Benefícios do projeto para o empreendimento
Segurança
Proteções adequadas para pessoas, equipamentos e instalação.
Organização
Circuitos separados por setores, facilitando manutenção e operação.
Confiabilidade
Dimensionamento compatível com as cargas essenciais do supermercado.
Conformidade
Projeto elaborado conforme critérios técnicos e normas aplicáveis.
Galeria
Registros e documentos do projeto
