Sobrecorrente Instantânea
Atuação rápida para correntes elevadas de curto-circuito, reduzindo a exposição dos equipamentos à falta.
A subestação foi projetada para atender uma indústria com potência instalada total de 1,35 MVA, distribuída entre três transformadores com finalidades distintas.
Essa configuração separa as cargas do processo industrial, do setor administrativo e do sistema de climatização, reduzindo interferências, facilitando a manutenção e melhorando a coordenação das proteções.
Também foi desenvolvido o estudo de proteção em média tensão conforme os critérios da Neoenergia Pernambuco, incluindo a parametrização das funções 50/51 de fase e neutro, 47 de desequilíbrio e 59 de sobretensão.
Distribuição dos transformadores e organização das cargas conforme a finalidade de cada setor industrial.
A implantação foi desenvolvida para organizar os equipamentos de média tensão, os transformadores e os circuitos de baixa tensão, respeitando os espaços de circulação, operação e manutenção.
A configuração com três unidades transformadoras permite alimentação dedicada aos principais setores da indústria, aumentando a confiabilidade e facilitando intervenções futuras.
A divisão adequada das cargas reduz interferências e aumenta a disponibilidade do sistema elétrico industrial.

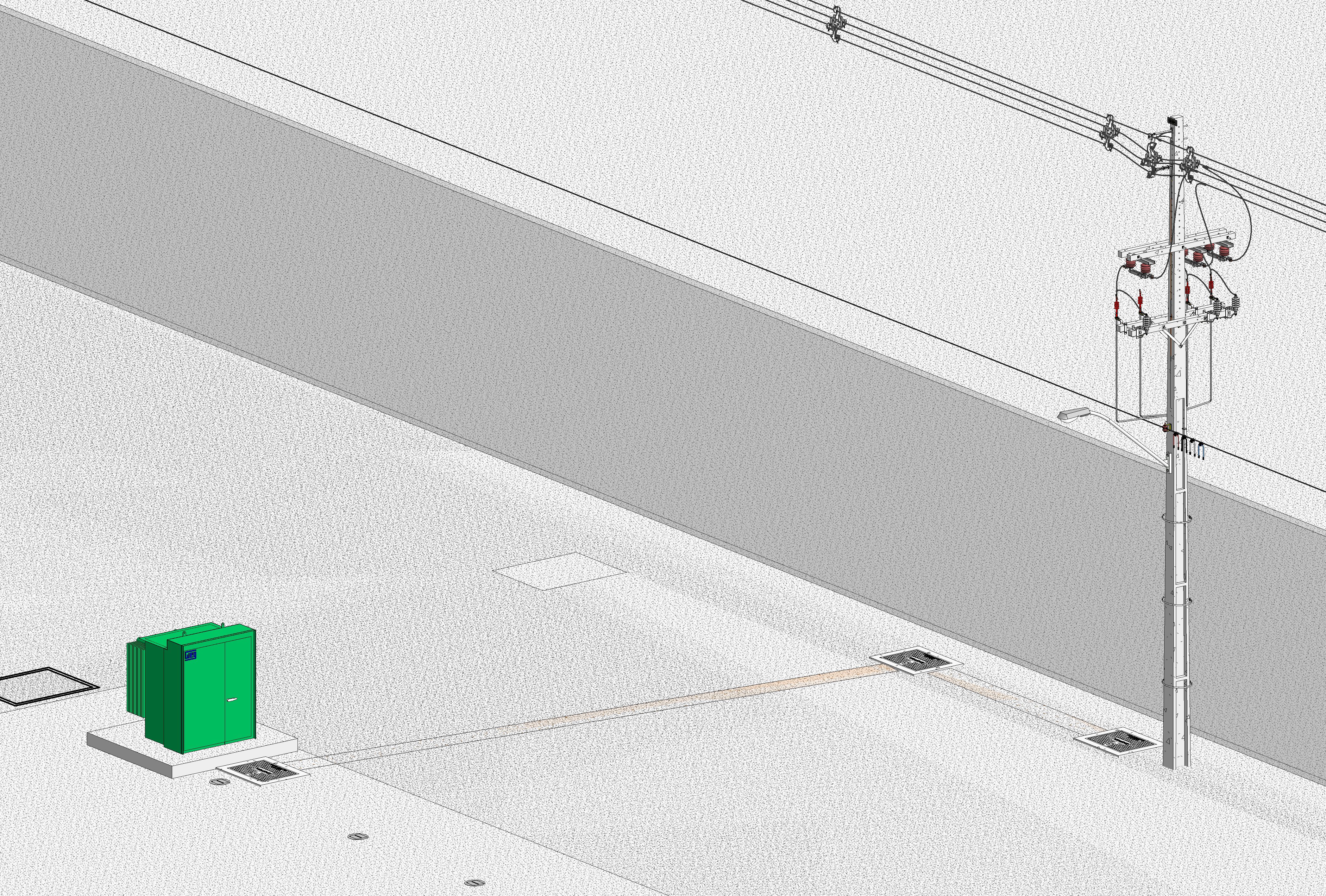

O primeiro transformador, do tipo pedestal e com potência de 750 kVA, foi destinado à alimentação das cargas principais do processo industrial.
Sua especificação considera o perfil de demanda da produção, as características das cargas industriais e a necessidade de continuidade para os equipamentos ligados à operação da fábrica.
O transformador principal foi dimensionado para sustentar a operação industrial com segurança e continuidade.

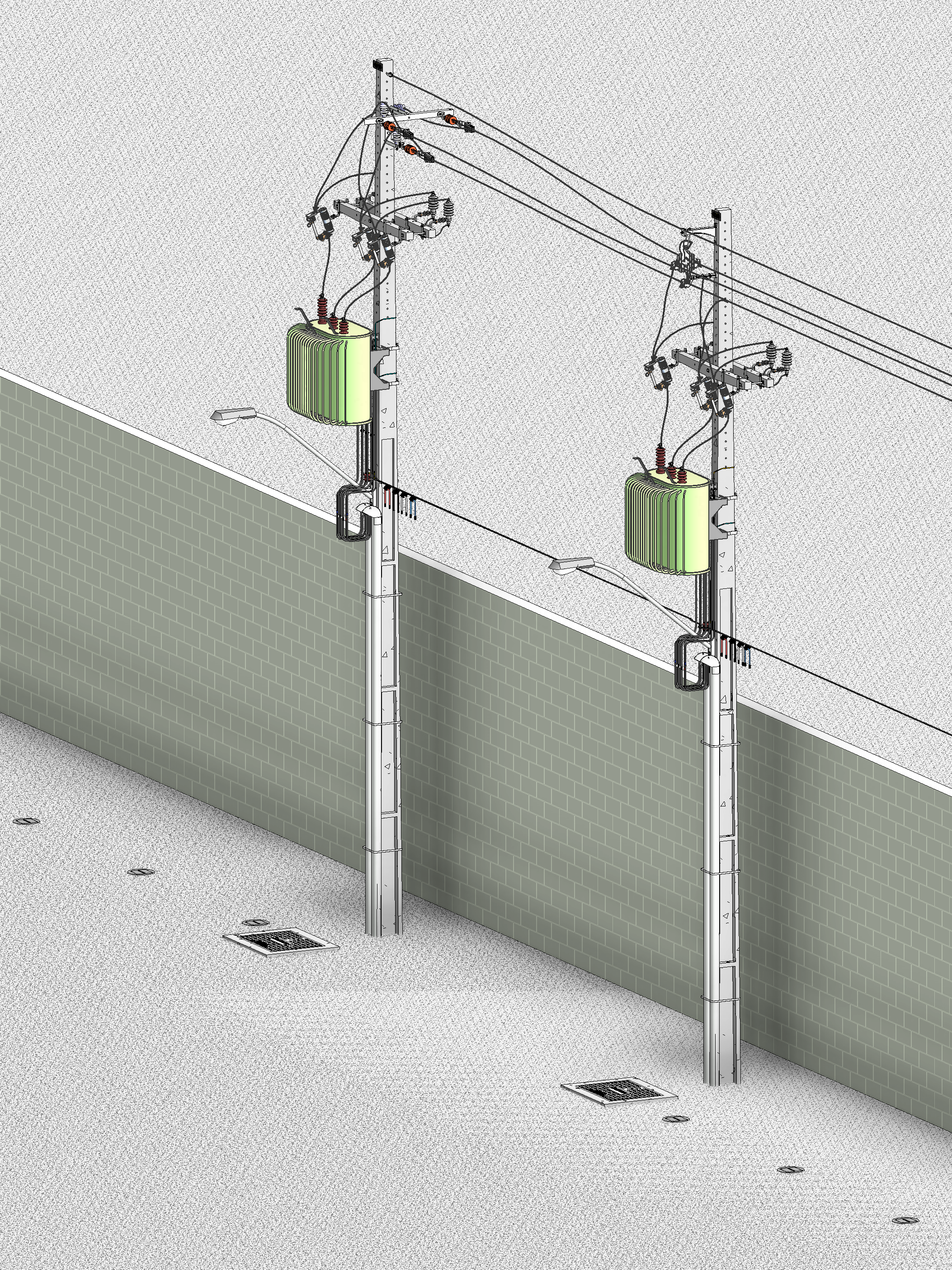

A subestação conta com dois transformadores de 300 kVA, cada um destinado a uma aplicação específica da indústria. Essa divisão proporciona maior confiabilidade operacional, reduz interferências entre os sistemas e facilita futuras ampliações e manutenções.
O primeiro transformador atende exclusivamente o setor administrativo, alimentando escritórios, iluminação, infraestrutura de TI e demais cargas eletrônicas sensíveis. O segundo transformador foi destinado ao sistema de climatização, permitindo que os equipamentos de ar-condicionado operem de forma independente do processo produtivo.
A segregação das cargas administrativas e de climatização em transformadores dedicados aumenta a confiabilidade do sistema elétrico e reduz impactos provocados pelas cargas industriais.
Além do projeto da subestação, foi desenvolvido um estudo completo de proteção elétrica para garantir que cada dispositivo atue apenas quando necessário, isolando o trecho afetado e preservando a continuidade operacional dos demais setores da indústria.

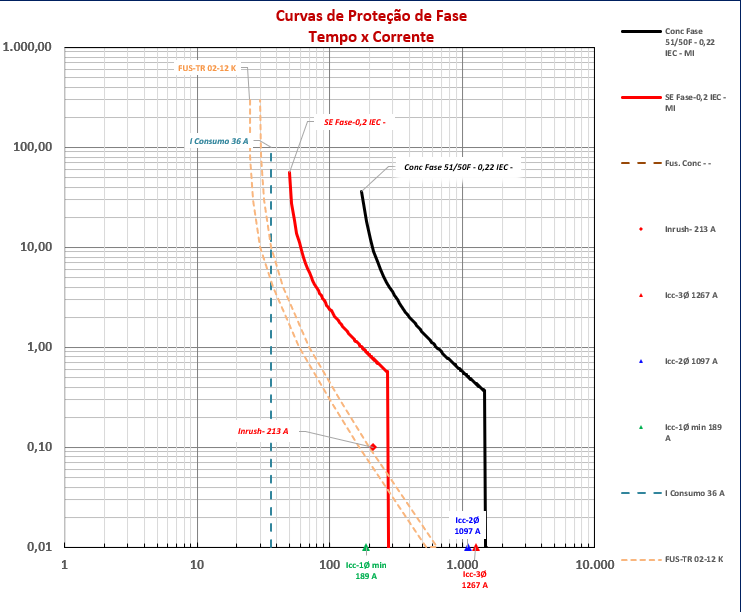

As curvas tempo × corrente permitiram verificar a coordenação entre a proteção da concessionária, o relé da subestação, os transformadores e os dispositivos instalados a jusante.
A coordenação adequada reduz desligamentos desnecessários e permite que somente o dispositivo mais próximo da falta interrompa o circuito.
O projeto incluiu estudo de curto-circuito, coordenação e seletividade, com definição dos ajustes para atuação segura e coordenada do sistema de média tensão.
Atuação rápida para correntes elevadas de curto-circuito, reduzindo a exposição dos equipamentos à falta.

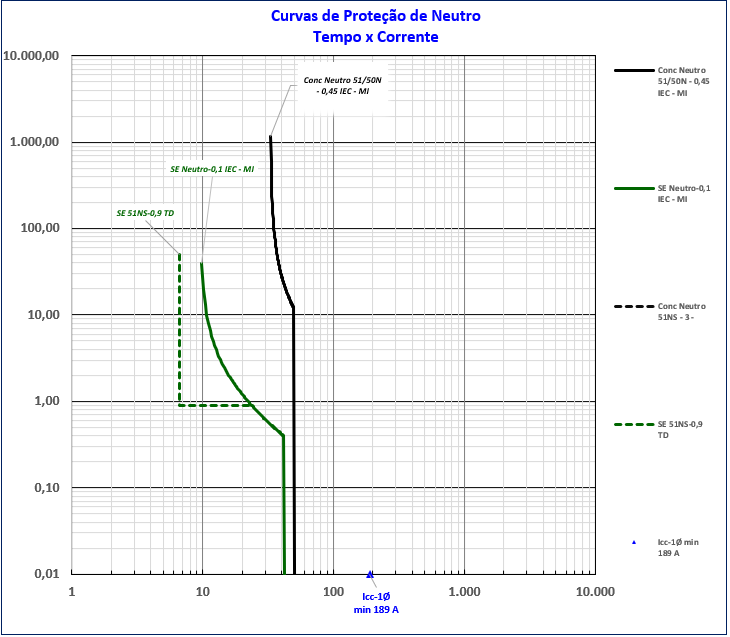

Parametrização das curvas de fase e neutro considerando carga, faltas mínimas e coordenação com os demais dispositivos.
Proteção contra sequência negativa e desequilíbrios capazes de afetar motores e equipamentos trifásicos.
Ajuste para identificar elevações anormais de tensão antes que ocorram danos aos equipamentos.
Os ajustes consideraram os níveis de curto-circuito, a corrente de demanda, as características dos transformadores e a coordenação com os dispositivos a montante e a jusante, buscando isolar somente o trecho afetado pela falta.
Soluções desenvolvidas para elevar a confiabilidade, a seletividade e a segurança operacional da instalação.
Separação entre produção, administração e climatização para maior confiabilidade operacional.
Critérios técnicos para atuação coordenada dos dispositivos de proteção.
Projeto desenvolvido conforme normas aplicáveis e critérios da Neoenergia Pernambuco.
Memorial, diagramas, detalhes executivos e documentação para aprovação e implantação.
Etapas técnicas organizadas desde o levantamento inicial até a entrega da documentação executiva.
Análise da potência da usina, ponto de conexão e requisitos da concessionária.
Definição do arranjo elétrico, proteção, transformação, aterramento e medição.
Desenvolvimento de diagramas, plantas, cortes, detalhes construtivos e memoriais.
Análise dos espaços, equipamentos, acessos, operação e manutenção da subestação.
Projeto completo para aprovação, execução e apoio à implantação da subestação.
Desenvolvemos projetos de subestações, redes de média tensão, estudos de curto-circuito, coordenação, seletividade, parametrização de relés, SPDA e aterramento.
