Engenharia
Desenvolvimento do projeto executivo, diagramas elétricos, cálculos, especificações e documentação técnica.
- Diagramas unifilares e funcionais
- Dimensionamento elétrico
- Layout interno do painel
Solução completa
Do projeto elétrico à entrega do painel
A VK Engenharia desenvolve quadros e painéis elétricos personalizados para aplicações industriais, comerciais, sistemas fotovoltaicos, infraestrutura crítica, automação e distribuição de energia.
Cada solução é dimensionada considerando as características da instalação, corrente nominal, tensão de operação, nível de curto-circuito, ambiente, regime de funcionamento, capacidade de expansão e necessidades do cliente.
O escopo pode contemplar levantamento técnico, projeto executivo, diagramas elétricos, lista de materiais, layout interno, dimensionamento de barramentos, fabricação, montagem, testes FAT, documentação e suporte ao comissionamento.
Fabricação
Montagem mecânica e elétrica dos painéis, aplicação dos componentes e organização completa da estrutura interna.
- Montagem de componentes
- Instalação de barramentos
- Organização interna
Ensaios e FAT
Realização de inspeções e testes para verificar a montagem, segurança, funcionamento e conformidade do painel.
- Inspeção visual e dimensional
- Testes de continuidade
- Testes funcionais
Documentação
Entrega dos documentos técnicos necessários para instalação, operação, manutenção e rastreabilidade do sistema.
- Lista de materiais
- Diagramas atualizados
- Registros dos testes
Até 2,5 MVA
Projetos de grande porte
QGBT
Distribuição principal
CA e CC
Sistemas integrados
FAT
Testes antes da entrega
Segurança e confiabilidade
Ver projetos
Painéis projetados para facilitar operação, inspeção e manutenção
Além do desempenho elétrico, nossos projetos consideram a organização dos componentes, separação entre circuitos de força e comando, identificação dos condutores, acessibilidade, ventilação, aterramento e possibilidade de expansão futura.
Projetos executados
Soluções desenvolvidas para diferentes aplicações
Conheça alguns projetos de quadros e painéis elétricos desenvolvidos para aplicações industriais, sistemas fotovoltaicos, automação e distribuição de energia.
QGBT Fotovoltaico
Ver projeto completo

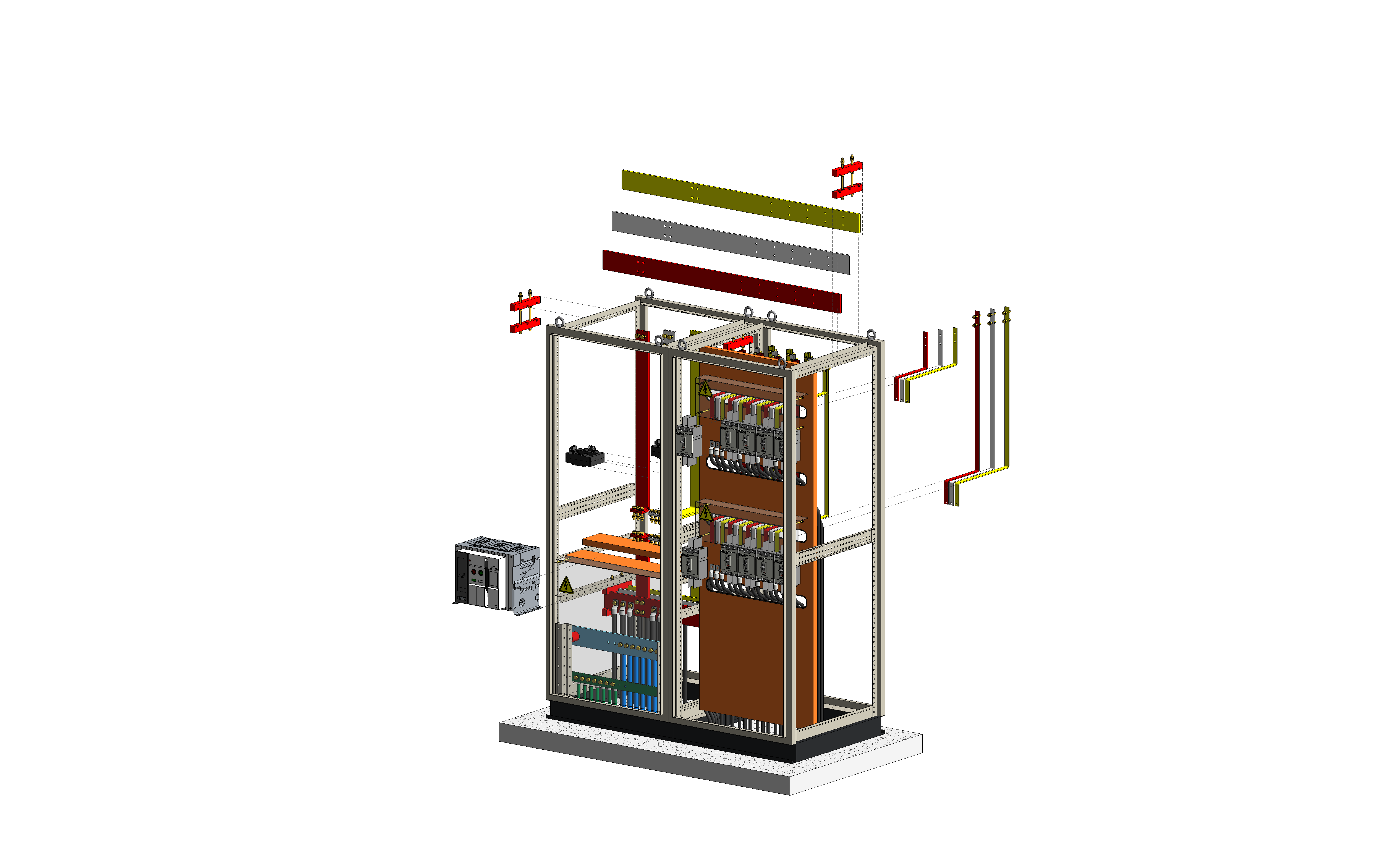

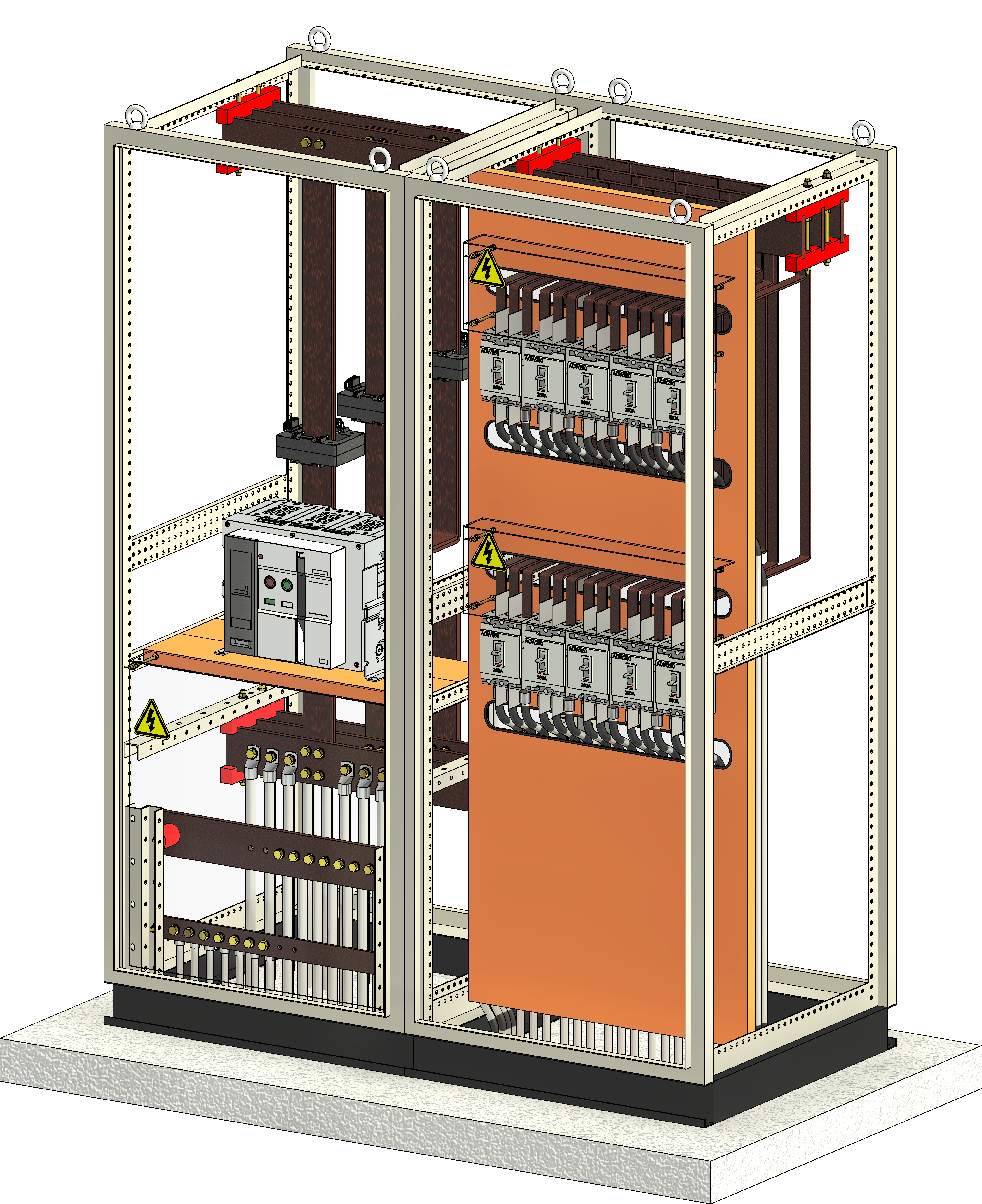

Quadro Geral de Baixa Tensão para Usina Solar de 2,5 MVA
Projeto desenvolvido para realizar a concentração, proteção e distribuição dos circuitos provenientes dos inversores fotovoltaicos de uma usina solar com potência total de 2,5 MVA.
A solução foi dimensionada considerando a corrente nominal do sistema, os níveis de curto-circuito, a distribuição dos alimentadores, a capacidade dos barramentos, os dispositivos de proteção e as condições operacionais da instalação.
Aplicação
Usina fotovoltaica
Potência
2,5 MVA
Tipo
QGBT
Sistema
Baixa tensão
Aplicação elétrica
Distribuição principal
Escopo
Projeto executivo
Escopo desenvolvido
- Dimensionamento dos barramentos principais
- Definição dos dispositivos de proteção
- Distribuição dos alimentadores dos inversores
- Desenvolvimento do diagrama unifilar
- Organização interna dos componentes
- Definição dos sistemas de medição
- Projeto do sistema de aterramento
- Identificação dos circuitos e componentes
- Lista completa de materiais
- Documentação para montagem e fabricação
Engenharia aplicada para garantir segurança, confiabilidade e desempenho na distribuição da energia produzida pela usina.
Distribuição de energia
Ver projeto completo

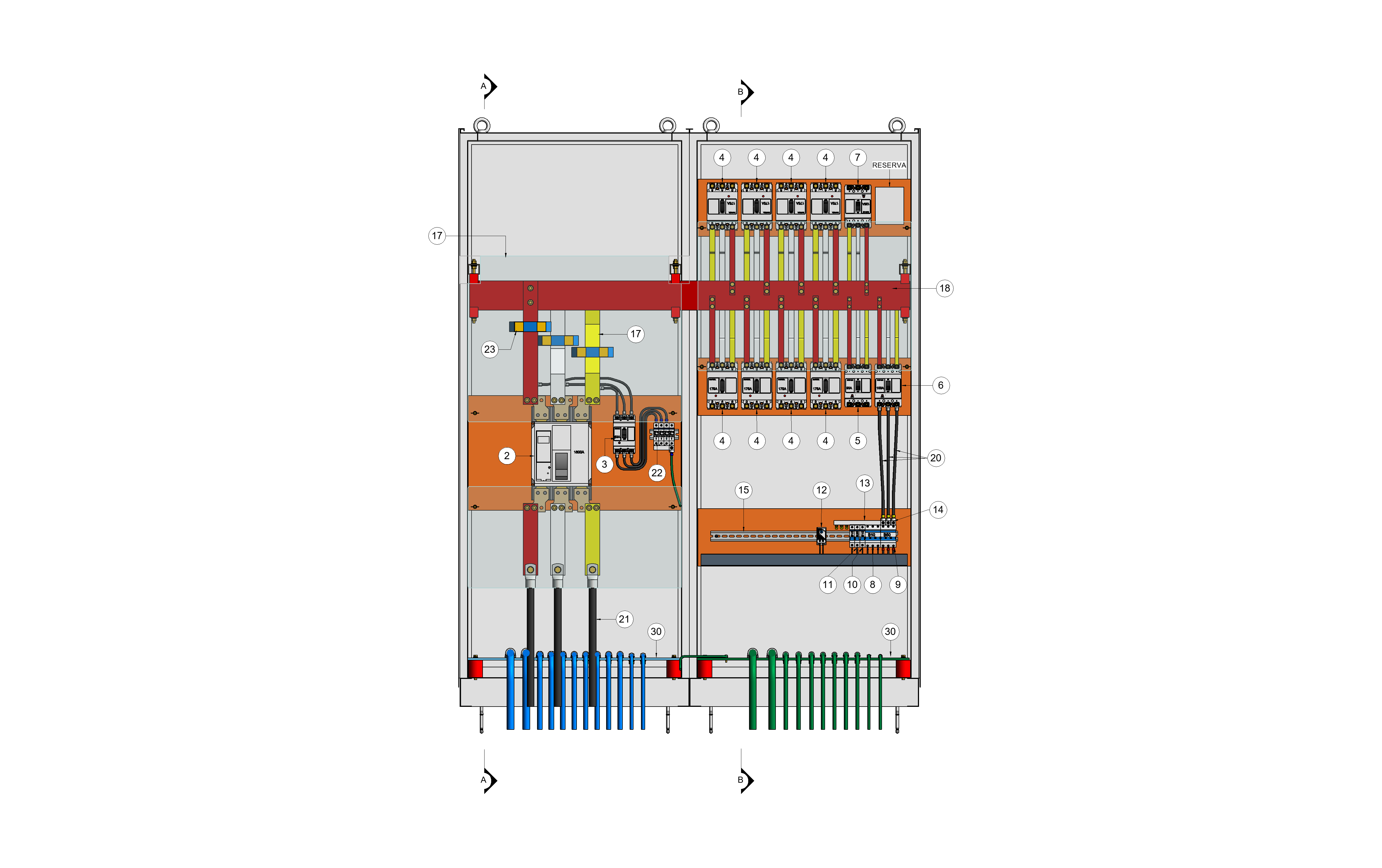

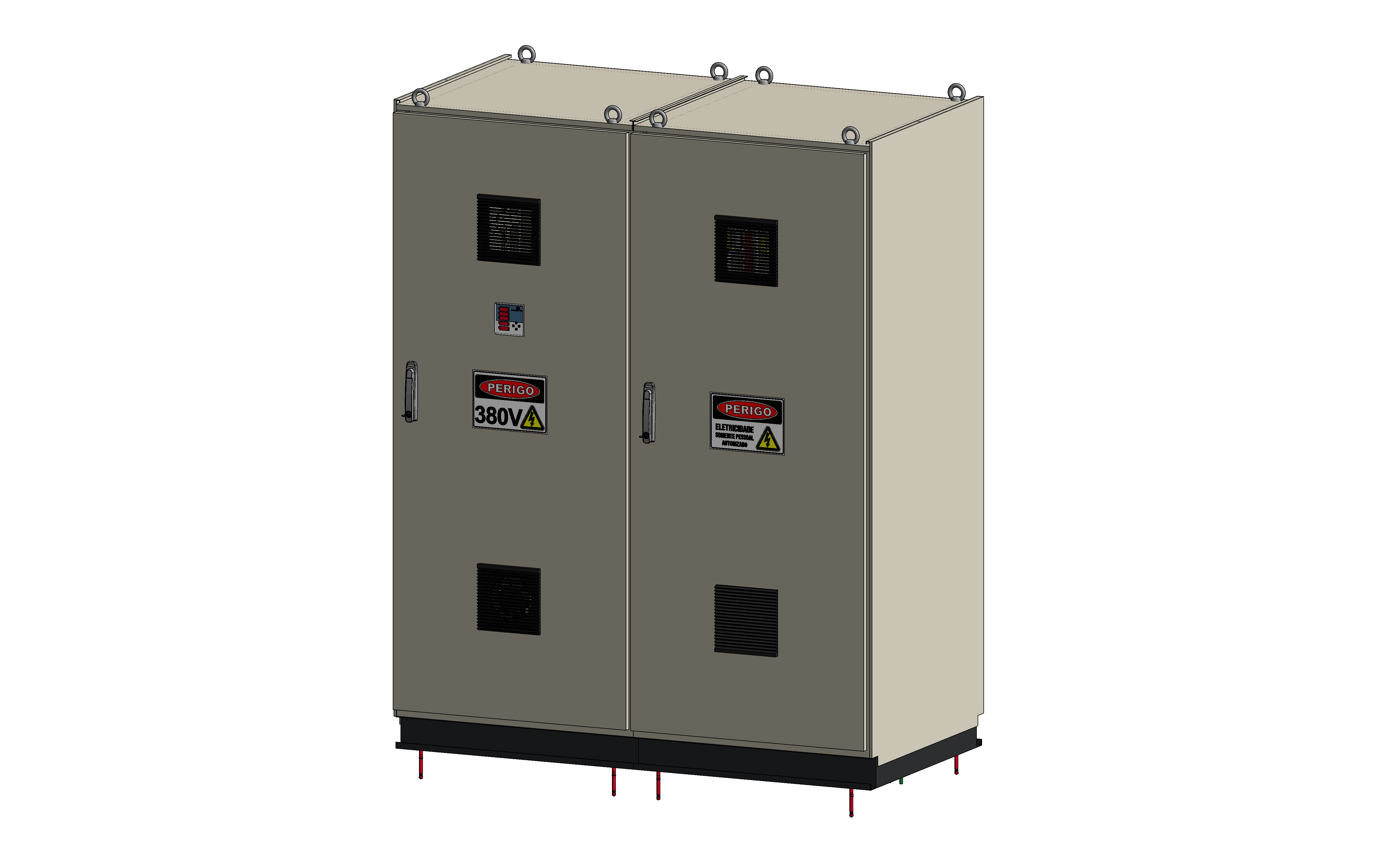

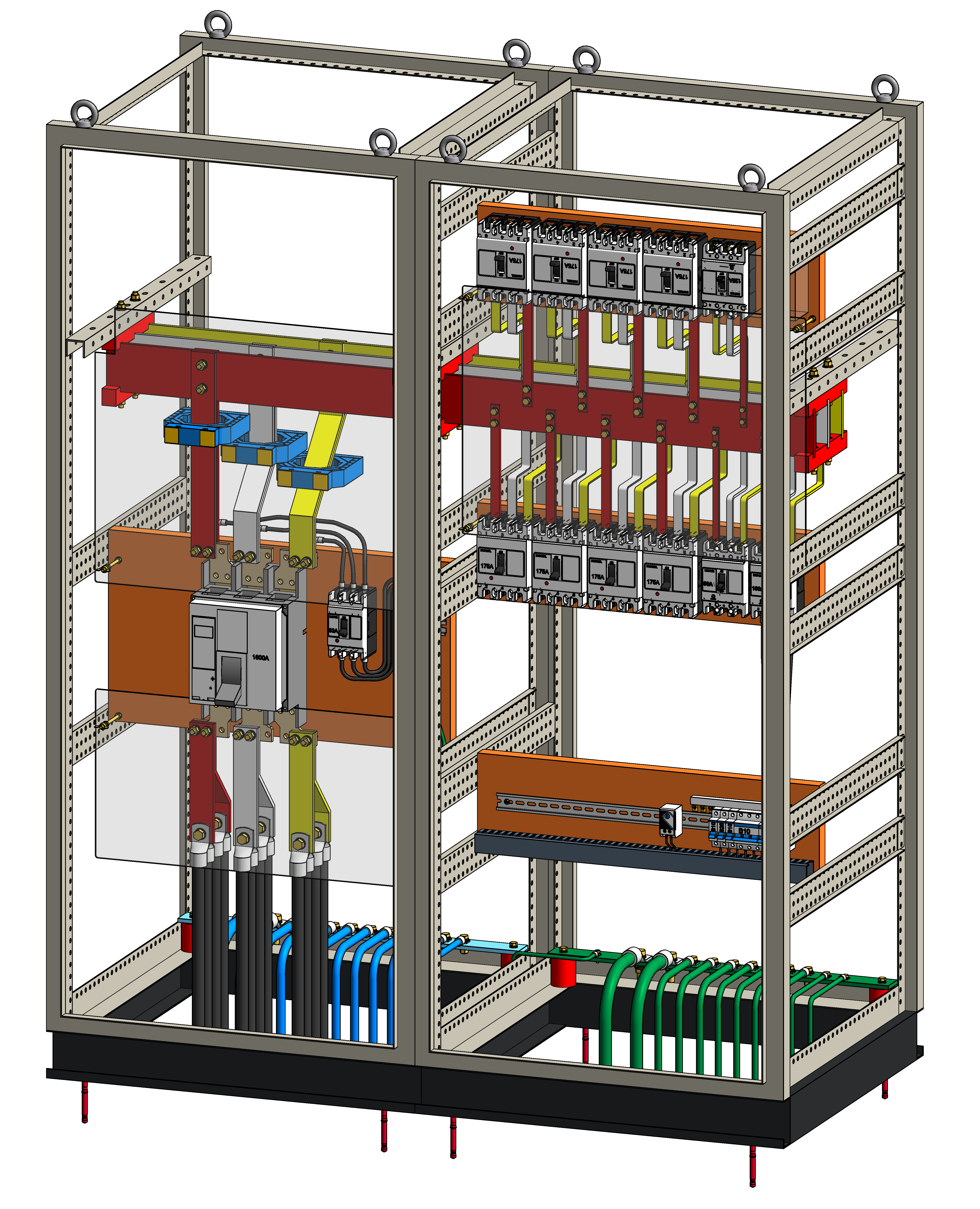

QGBT de 1 MVA para Usina Fotovoltaica
Projeto desenvolvido para centralizar a proteção, manobra, medição e distribuição da energia produzida pelos inversores de uma usina fotovoltaica com potência instalada de aproximadamente 1 MVA.
O quadro foi estruturado para proporcionar uma distribuição organizada dos circuitos, facilitar as inspeções técnicas, reduzir o tempo de manutenção e permitir futuras ampliações do sistema elétrico.
Arquitetura interna organizada
Distribuição planejada dos equipamentos, barramentos, proteções e circuitos auxiliares.
Barramentos dimensionados
Dimensionamento conforme a corrente nominal, esforços térmicos e condições de curto-circuito.
Proteção e seletividade
Coordenação entre os dispositivos de proteção para reduzir desligamentos desnecessários.
Facilidade de manutenção
Componentes posicionados para facilitar inspeções, substituições e intervenções.
Aplicação
Usina fotovoltaica
Potência
1 MVA
Equipamento
QGBT
Sistema
Baixa tensão
Função
Proteção e distribuição
Escopo
Projeto executivo
Soluções contempladas
- Diagrama unifilar do QGBT
- Layout frontal e interno
- Dimensionamento de barramentos
- Especificação dos disjuntores
- Distribuição dos circuitos de entrada
- Distribuição dos circuitos de saída
- Sistema de medição elétrica
- Circuitos auxiliares de comando
- Identificação dos componentes
- Reserva para expansão futura
Preparado para o futuro
Reserva técnica para ampliação do sistema
A arquitetura do quadro considera espaço físico, capacidade dos barramentos e possibilidades de inclusão de novos circuitos conforme o crescimento da instalação.
1 MVA
Distribuição fotovoltaica
Nosso processo
Da engenharia ao comissionamento
Cada quadro ou painel elétrico é desenvolvido seguindo um processo estruturado de levantamento, engenharia, fabricação, montagem, testes e validação em campo.
01
Levantamento
02
Engenharia
03
Materiais
04
Modelagem
05
Fabricação
06
Montagem
07
FAT
08
Entrega
09
Comissionamento
01
Levantamento Técnico
Compreensão das características da instalação, das necessidades operacionais e dos requisitos técnicos do cliente.
- Visita técnica
- Levantamento das cargas
- Análise da instalação existente
- Registro fotográfico
- Definição dos requisitos
02
Engenharia
Desenvolvimento dos documentos e cálculos necessários para garantir segurança, desempenho e confiabilidade.
- Diagramas elétricos
- Dimensionamentos
- Memorial descritivo
- Estudos de proteção
- Definição dos circuitos
03
Lista de Materiais
Especificação dos componentes principais e acessórios necessários para a fabricação e montagem do painel.
- Disjuntores e proteções
- Contatores e relés
- Barramentos
- Bornes e canaletas
- Cabos e identificações
04
Modelagem 3D
Organização espacial dos componentes para verificar interferências, acessibilidade e condições de manutenção.
- Distribuição interna
- Verificação de interferências
- Espaços para manutenção
- Posicionamento dos equipamentos
- Validação da montagem
05
Fabricação
Preparação mecânica do invólucro e dos elementos estruturais conforme o projeto executivo aprovado.
- Corte e furação
- Preparação das chapas
- Fabricação dos barramentos
- Pintura e acabamento
- Preparação estrutural
06
Montagem
Instalação dos componentes, circuitos de força, comandos e acessórios internos do painel.
- Fixação dos componentes
- Montagem dos barramentos
- Cabeamento de força
- Cabeamento de comando
- Identificação dos circuitos
Etapa de validação
07
Ensaios FAT
Verificação do funcionamento e da conformidade do painel antes de sua liberação para entrega e instalação.
- Inspeção visual
- Verificação de torque
- Ensaios de continuidade
- Testes dos comandos
- Simulação operacional
- Checklist de inspeção
- Documentação fotográfica
08
Entrega
Preparação do painel e da documentação técnica necessária para transporte, instalação e operação.
- Embalagem e proteção
- Diagramas finais
- Lista de materiais
- Relatórios dos testes
- Manuais e documentação
09
Comissionamento
Acompanhamento da instalação, energização, configuração e validação final do sistema em campo.
- Inspeção da instalação
- Testes em campo
- Energização do painel
- Ajustes finais
- Treinamento operacional
- Suporte técnico
Processo completo
Solicitar orçamento
Engenharia, fabricação e validação integradas
O acompanhamento técnico em todas as etapas reduz falhas, melhora a qualidade da montagem e proporciona maior segurança durante a instalação e a operação do painel.
Diferenciais técnicos
Por que escolher a VK Engenharia?
Cada projeto é desenvolvido com acompanhamento técnico, critérios de engenharia, documentação detalhada e soluções personalizadas para a realidade de cada instalação.
Engenharia aplicada
Segurança, qualidade e confiabilidade
Soluções personalizadas
Cada painel é desenvolvido para uma aplicação específica
Não utilizamos soluções genéricas. O projeto considera a potência instalada, os circuitos, as condições de operação, os níveis de curto-circuito, a manutenção e as necessidades futuras da instalação.
Engenharia elétrica
Do projeto à operação
01
Responsabilidade técnica
Projetos desenvolvidos e acompanhados por engenheiro eletricista, com critérios técnicos e responsabilidade sobre as soluções especificadas.
02
Documentação completa
Diagramas, memoriais, listas de materiais, especificações e documentos preparados para facilitar a fabricação, a instalação e a manutenção.
03
Dimensionamento técnico
Barramentos, cabos, proteções e componentes dimensionados conforme as características elétricas e operacionais de cada sistema.
04
Componentes selecionados
Especificação criteriosa dos equipamentos, considerando desempenho, confiabilidade, reposição e compatibilidade com a aplicação.
05
Ensaios FAT
Possibilidade de validação do painel antes da entrega, verificando montagem, identificação, comandos, continuidade e funcionamento.
06
Manutenção facilitada
Organização interna, identificação dos circuitos e posicionamento dos componentes pensados para tornar as intervenções mais seguras e eficientes.
07
Integração de sistemas
Projetos preparados para comunicação com CLPs, IHMs, sistemas de supervisão, medidores e outros equipamentos de automação.
08
Suporte técnico
Acompanhamento durante a instalação, os testes, a energização e o comissionamento do sistema, conforme o escopo contratado.
Segurança
Soluções orientadas à proteção de pessoas e instalações.
Desempenho
Equipamentos dimensionados para as condições operacionais.
Rastreabilidade
Documentação organizada para inspeções e manutenção.
Expansibilidade
Soluções preparadas para ampliações futuras.
Um projeto além do fornecimento
Falar com um engenheiro
Painéis desenvolvidos para funcionar com segurança durante toda a vida útil da instalação
A qualidade de um painel elétrico não depende somente dos componentes utilizados. Ela também depende da engenharia, da organização interna, da montagem, dos testes, da documentação e do suporte oferecido ao cliente.
Normas e conformidade
Engenharia orientada por segurança, desempenho e critérios técnicos
O desenvolvimento de quadros e painéis elétricos considera os requisitos aplicáveis à instalação, às características do sistema elétrico e às condições reais de operação, manutenção e expansão.
Critérios técnicos aplicáveis
Projeto, montagem, documentação e validação
01
Base normativa
Requisitos analisados desde a etapa de projeto
A aplicação das normas não deve ocorrer apenas ao final da fabricação. Os requisitos precisam ser considerados desde o levantamento técnico, influenciando o dimensionamento, a arquitetura interna, os dispositivos de proteção, a identificação e os ensaios do painel.
Proteção contra choques elétricos, sobrecorrentes,
curtos-circuitos e sobretensões.
Distâncias, segregação, ventilação e acessibilidade
compatíveis com a aplicação.
Identificação clara dos equipamentos, circuitos,
bornes, cabos e comandos.
Documentação técnica preparada para instalação,
operação, manutenção e futuras ampliações.
As normas, requisitos e ensaios aplicáveis são definidos conforme o tipo de painel, a tensão de operação, o ambiente de instalação e o escopo contratado.
ABNT NBR 5410
Referência para instalações elétricas de baixa tensão, incluindo proteção, seccionamento, condutores, aterramento e segurança das instalações.
- Proteção contra sobrecorrentes
- Seccionamento e comando
- Aterramento e equipotencialização
- Dimensionamento dos circuitos
Referência para conjuntos
IEC 61439
Referência internacional para conjuntos de manobra e controle de baixa tensão, abrangendo requisitos construtivos, desempenho e verificações.
- Características construtivas
- Elevação de temperatura
- Suportabilidade a curto-circuito
- Isolação e proteção
NR-10
Requisitos de segurança aplicáveis aos trabalhos com instalações e serviços em eletricidade, considerando medidas de controle e documentação.
- Medidas de proteção coletiva
- Sinalização e identificação
- Procedimentos de segurança
- Documentação das instalações
Coordenação e seletividade
As proteções são especificadas considerando os níveis de corrente, capacidade de interrupção e coordenação entre os dispositivos instalados.
- Capacidade de interrupção
- Curvas de atuação
- Seletividade das proteções
- Proteção dos condutores
Ventilação e temperatura
A distribuição dos componentes considera a dissipação térmica, as condições ambientais e a necessidade de ventilação natural ou forçada.
- Dissipação térmica
- Espaçamento entre componentes
- Ventilação do invólucro
- Temperatura de operação
Acessibilidade e manutenção
A arquitetura interna é planejada para melhorar a visualização, o acesso aos componentes e a segurança durante inspeções e intervenções.
- Acesso aos equipamentos
- Organização dos circuitos
- Espaços para manutenção
- Possibilidade de substituição
Controle técnico
Quatro pilares considerados no desenvolvimento
Projeto
Dimensionamentos, diagramas, especificações e definição da arquitetura do painel.
Montagem
Organização, fixação, cabeamento, torque, identificação e acabamento interno.
Verificação
Inspeções, testes funcionais e validação dos circuitos conforme o escopo definido.
Documentação
Registros técnicos preparados para instalação, operação, manutenção e rastreabilidade.
Documentação técnica
Informações organizadas para acompanhar o painel
Conforme as características do projeto e o escopo contratado, a entrega poderá contemplar documentos técnicos que auxiliam a instalação, a operação e a manutenção do sistema.
Diagramas elétricos
Lista de materiais
Memorial descritivo
Folhas de dados
Relatórios de inspeção
Registros dos testes
Identificação dos circuitos
Orientações para operação
Diagramas
Checklists
Componentes
Ensaios
Engenharia com responsabilidade
Solicitar análise técnica
Seu painel precisa atender às condições reais da instalação
Fale com a VK Engenharia para desenvolver uma solução compatível com as cargas, proteções, operação e necessidades futuras do seu empreendimento.
Fale com um engenheiro
Seu próximo painel elétrico começa com uma análise técnica bem executada
Conte com a VK Engenharia para desenvolver quadros e painéis elétricos personalizados, considerando as cargas, os níveis de proteção, a operação, a manutenção e as futuras necessidades da instalação.
Solução personalizada
Desenvolvida conforme as características reais da instalação.
Engenharia completa
Diagramas, dimensionamentos, especificações e documentação.
Validação técnica
Inspeções e testes definidos conforme o escopo contratado.
Para agilizar a análise, informe a aplicação do painel, a potência ou corrente estimada, a tensão do sistema, a quantidade de circuitos e o local da instalação.
Solicitação técnica
Conte um pouco sobre o seu projeto
Preencha os dados abaixo. Nossa equipe analisará as informações e entrará em contato.
Atendimento por engenheiro eletricista
Documentação técnica conforme o escopo
Soluções para aplicações industriais e comerciais
Suporte técnico durante o desenvolvimento
